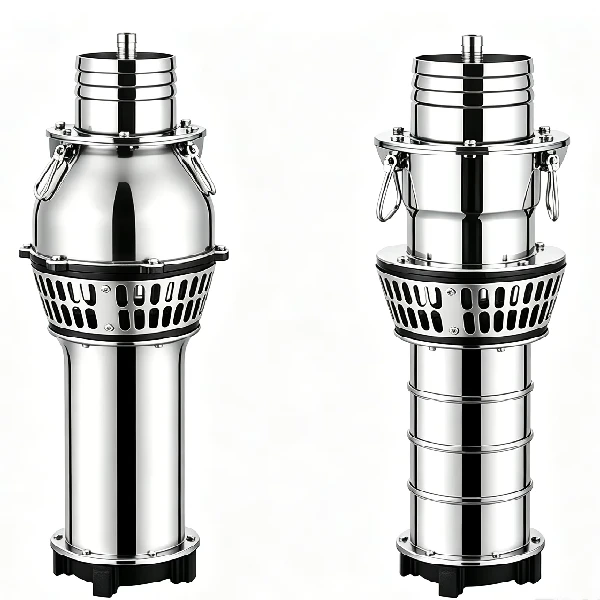

Pași pentru alegerea unei pompe submersibile

Listați datele de bază:
1. Caracteristicile mediului: denumire, greutate specifică, vâscozitate, coroziune, toxicitate etc.
2. Diametrul și conținutul (procent de masă sau volum) de particule solide din mediu.
3. Temperatura medie ( grad ).
4. Debitul necesar.
Pentru pompele industriale generale, scurgerile din sistemul de conducte pot fi ignorate în timpul operațiunilor de proces, dar trebuie luat în considerare impactul variațiilor procesului asupra debitului. Pentru pompele agricole care utilizează transportul apei pe canal deschis, trebuie să se țină seama și de pierderile prin infiltrații și prin evaporare.

5. Presiune: Presiuni la rezervorul de aspirație și rezervorul de refulare; căderea de presiune (pierderea de sarcină) în cadrul sistemului de conducte.
6. Datele sistemului de conducte (diametrul conductei, lungimea, tipurile și cantitățile de fitinguri, diferența geometrică de cotă între rezervoarele de aspirație și de refulare etc.). Dacă este necesar, trebuie trasată o curbă caracteristică a sistemului. Când proiectați configurația conductelor, luați în considerare următoarele:
A. Selecția rezonabilă a diametrului conductei: un diametru mai mare are ca rezultat o viteză mai mică de curgere și o pierdere mai mică de rezistență la un debit dat, dar implică costuri mai mari. Un diametru mai mic determină o creștere bruscă a pierderii de rezistență, necesitând o pompă cu înălțime și putere mai mari, crescând astfel atât investiția inițială, cât și costurile de operare; prin urmare, este necesară o evaluare tehnică și economică cuprinzătoare.
B. Conductele de refulare și fitingurile lor trebuie să fie evaluate pentru a rezista la presiunea maximă posibilă.
C. Dispunerea tubulaturii: Folosiți linii drepte cât mai mult posibil; minimizați numărul de fitinguri și lungimea totală a conductei. Acolo unde sunt necesare viraje, raza de îndoire ar trebui să fie de 3 până la 5 ori diametrul țevii, iar unghiul trebuie să fie mai mare de 90 de grade ori de câte ori este posibil.
D. Supapele (de exemplu, supape cu bilă sau supape cu glob) și supapele de reținere trebuie instalate pe partea de refulare a pompei. Supapa reglează punctul de funcționare al pompei, în timp ce supapa de reținere previne curgerea inversă (care ar putea face ca pompa să se rotească înapoi și să sufere daune din cauza loviturii de berbec-un fenomen în care refluxul generează o presiune inversă imensă).



Determinarea debitului și a înălțimii
Determinarea debitului
o. Dacă procesul de producție specifică debite minime, normale și maxime, proiectarea trebuie să se bazeze pe debitul maxim.
b. Dacă este specificat doar debitul normal, ar trebui inclusă o marjă: pentru pompe cu debit-înalt, cu înălțime redusă-cu o viteză specifică ($n_s$) > 100, utilizați o marjă de 5%; pentru pompe cu debit-scăzut, cu cap-înalt, cu $n_s$ > 50, utilizați o marjă de 10%; pentru pompele cu $50 \\le n_s \\le 100$, utilizați o marjă de 5%; iar pentru pompele de proastă calitate sau cele care funcționează în condiții dure, folosiți o marjă de 10%.
c. Dacă datele de bază oferă doar debitul masic, acesta trebuie convertit în debitul volumetric.
